Installation von Elektrogras und Elektrobambus

Die Montage unserer Produkte ist einfach zu bewerkstelligen – Die Gräser werden im gewünschten Verlauf des Zaunes in den Boden gesteckt. Das Felsgras muss in vorgebohrte Löcher mit Montagekleber eingeklebt werden. Generell sollte der Kunststoffsockel dabei ca. 5 cm über dem Boden enden, um die Isolierung zu gewährleisten. Die einzelnen Gräser werden dann untereinander von Halm zu Halm elektrisch leitend über Presshülsen verbunden (sind im Lieferumfang enthalten). Der so entstandene Zaun wird wie gewohnt mit einer handelsüblichen Weidezaunanlage verbunden und betrieben.
Wir möchten darauf hinweisen, dass unsere Elektrograsprodukte keine sicherheitsrelevante Einfriedung ersetzen können. Beim Einsatz von Elektrogras gelten alle Warnhinweise bzw. Einschränkungen wie für einen handelsüblichen Elektrozaun.

Montieren und Verbinden.

1-Vorbereiten-des-Loches

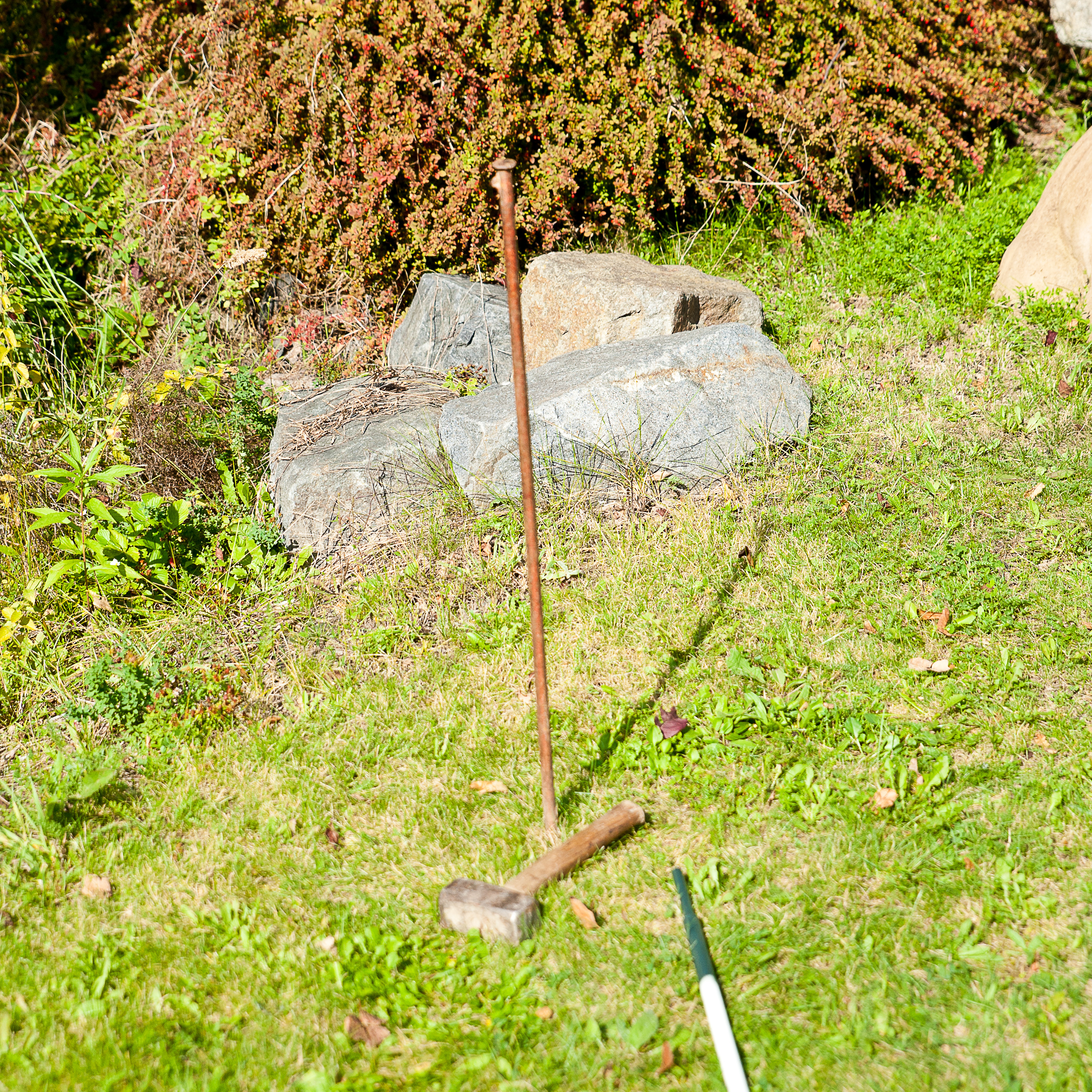

1Standorte und Abstände festlegen.

AbstÄnde Kurzgras
ca. 0,50 m
Langgras
ca. 1,00 – 1,20 m
Elektrobambus
ca. 1,20 – 1,40 m

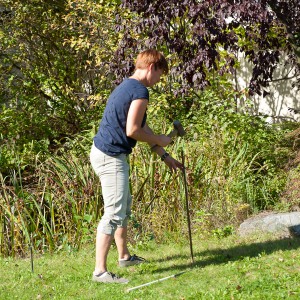

2Loch für den Erdanker vorbohren.*

Kurzgras Fels
ø 9,5 mm, Tiefe 50 mm
Kurzgras
ø 10 mm, Tiefe 250 mm
Langgras
ø 20 mm, Tiefe 400 mm
Elektrobambus
ø 25 mm, Tiefe 600 mm *jeweilige Tiefe genau einhalten!

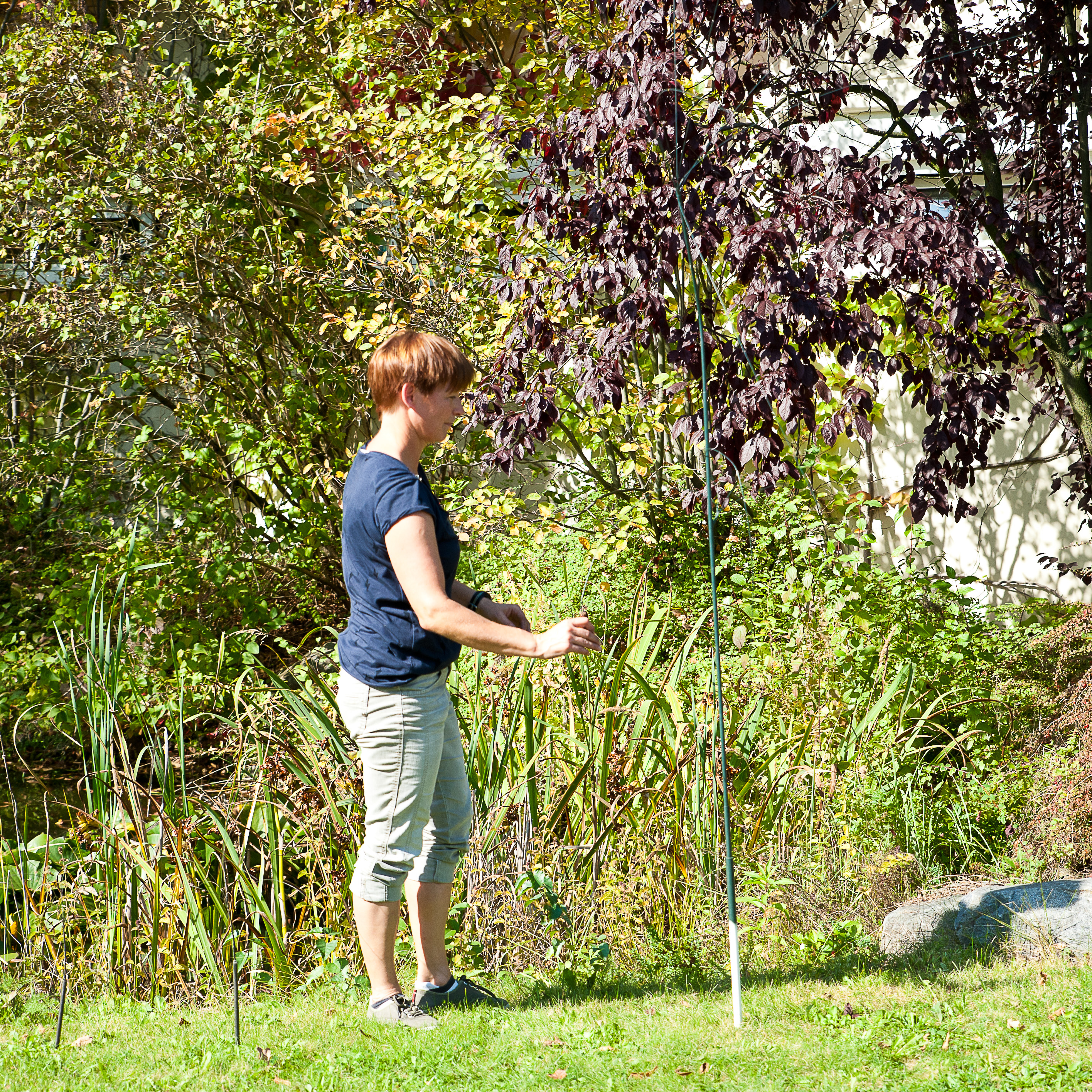

3-Aufbiegen-der-Halme

3Gräser einsetzen.

Nach richten, Felsgräser mit handelsüblichen für den Außenbereich geeigneten Montagekleber einkleben.

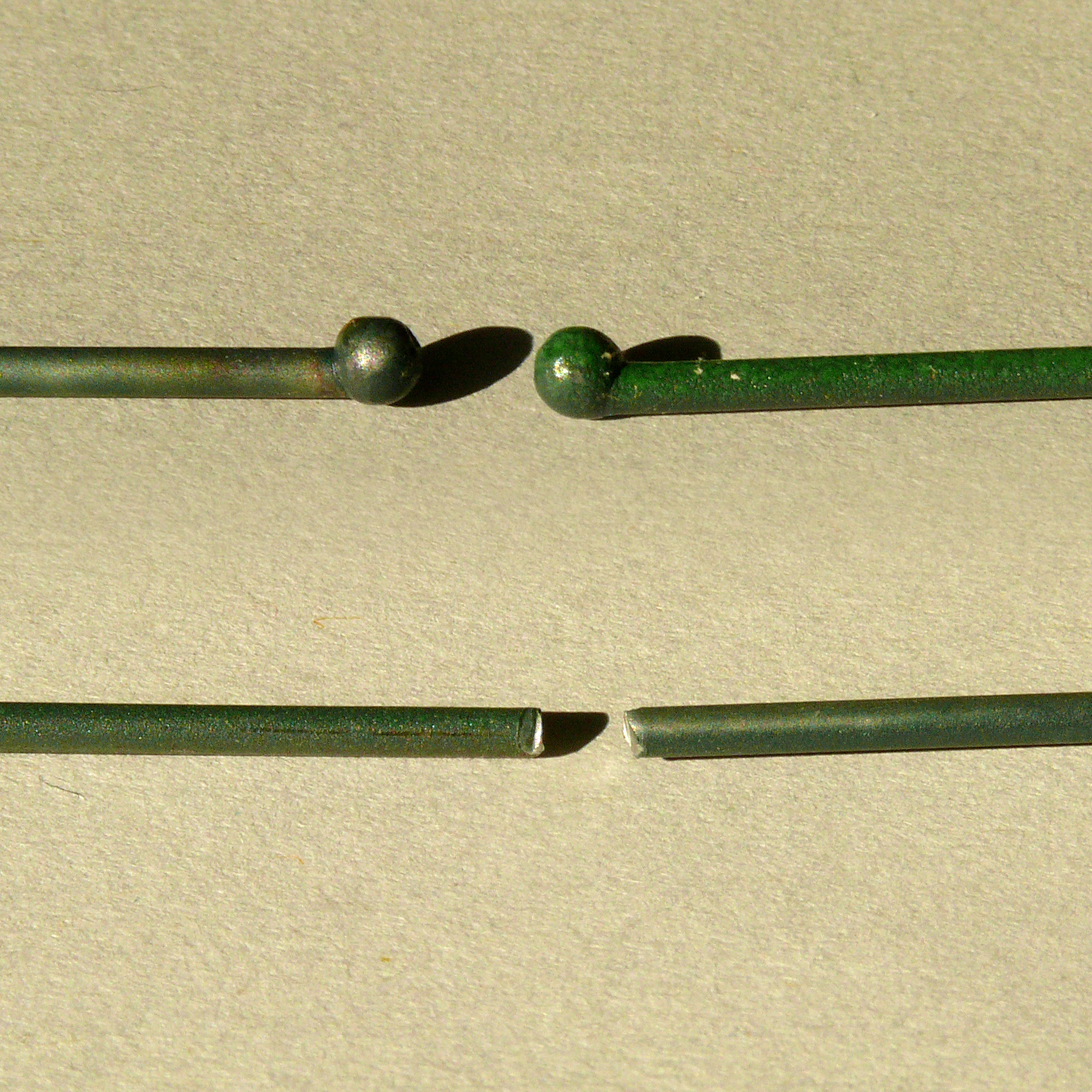

4-21EGRAS-VERBINDER

4Verbindung zwischen Gräsern mittels beiliegenden Presshülsen herstellen.

An je 2 benachbarten Drahthalmen die Kugelenden mit einer Drahtschere entfernen.
5-23EGRAS-VERBINDER

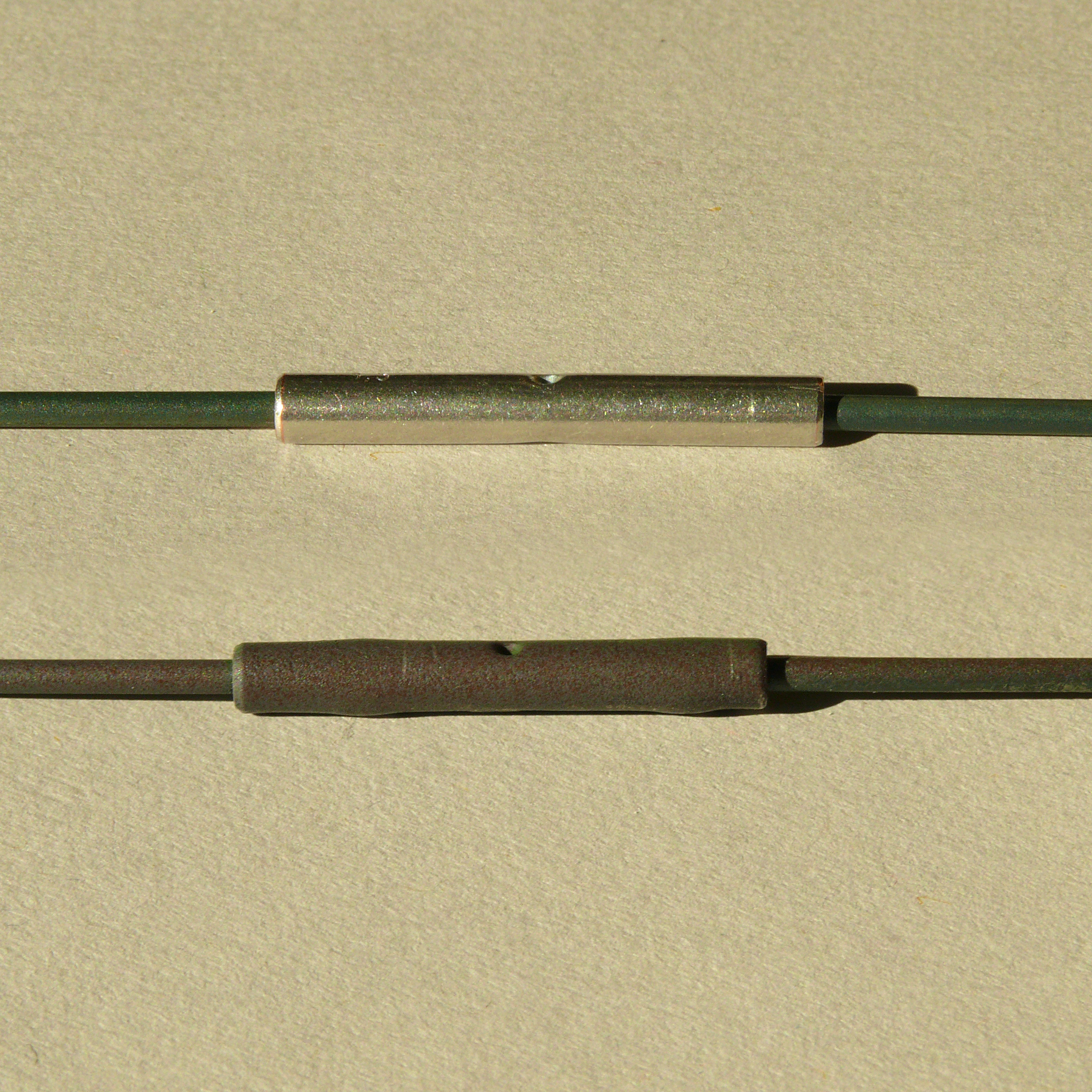

5Presshülse aufsetzen.

Stecken Sie beide Enden der Drahthalme in die Hülse und pressen Sie diese zusammen.
6-Verbindung-zw.-Halmen

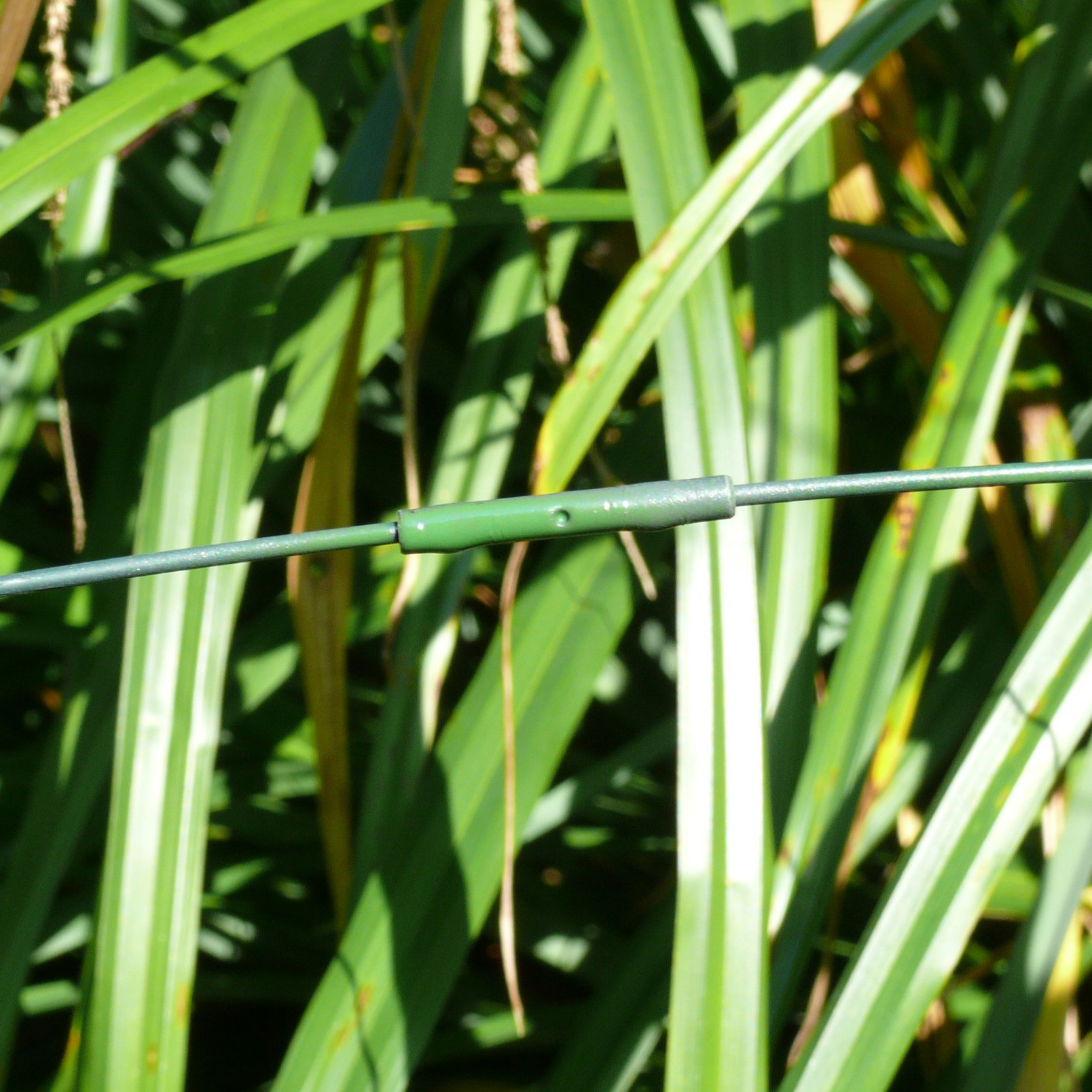

6Presshülsen mit Farbspray einfärben.

Gräser bei Bedarf mit Farbspray (starkmatt) an den Hintergrund anpassen. Wir empfehlen dazu unser ‘Tarnspray’ in geeigneten RAL Tönen.
Wichtig! Kunststoffstab muss mind. 50 mm über dem Fels bzw. aus Boden/Mulchdecke herausragen, um die Isolierung zu gewährleisten.

Stromanschluss an eine handelsübliche Weidezaunanlage.

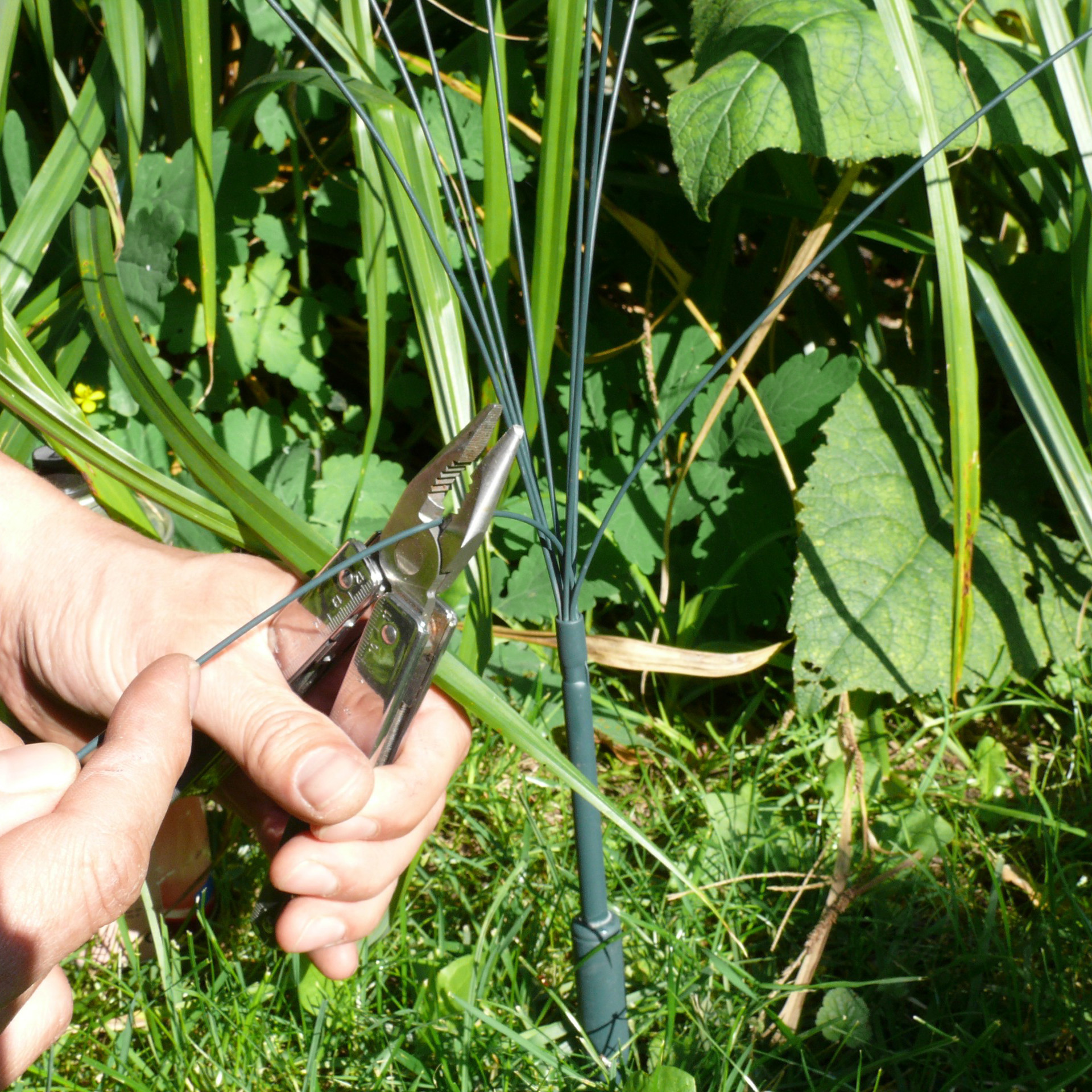

7-Halm-abklemmen

7Drahthalm abklemmen.

Beim im Boden steckenden Elektrogras die Drahthalme aufbiegen und einen Halm abklemmen.

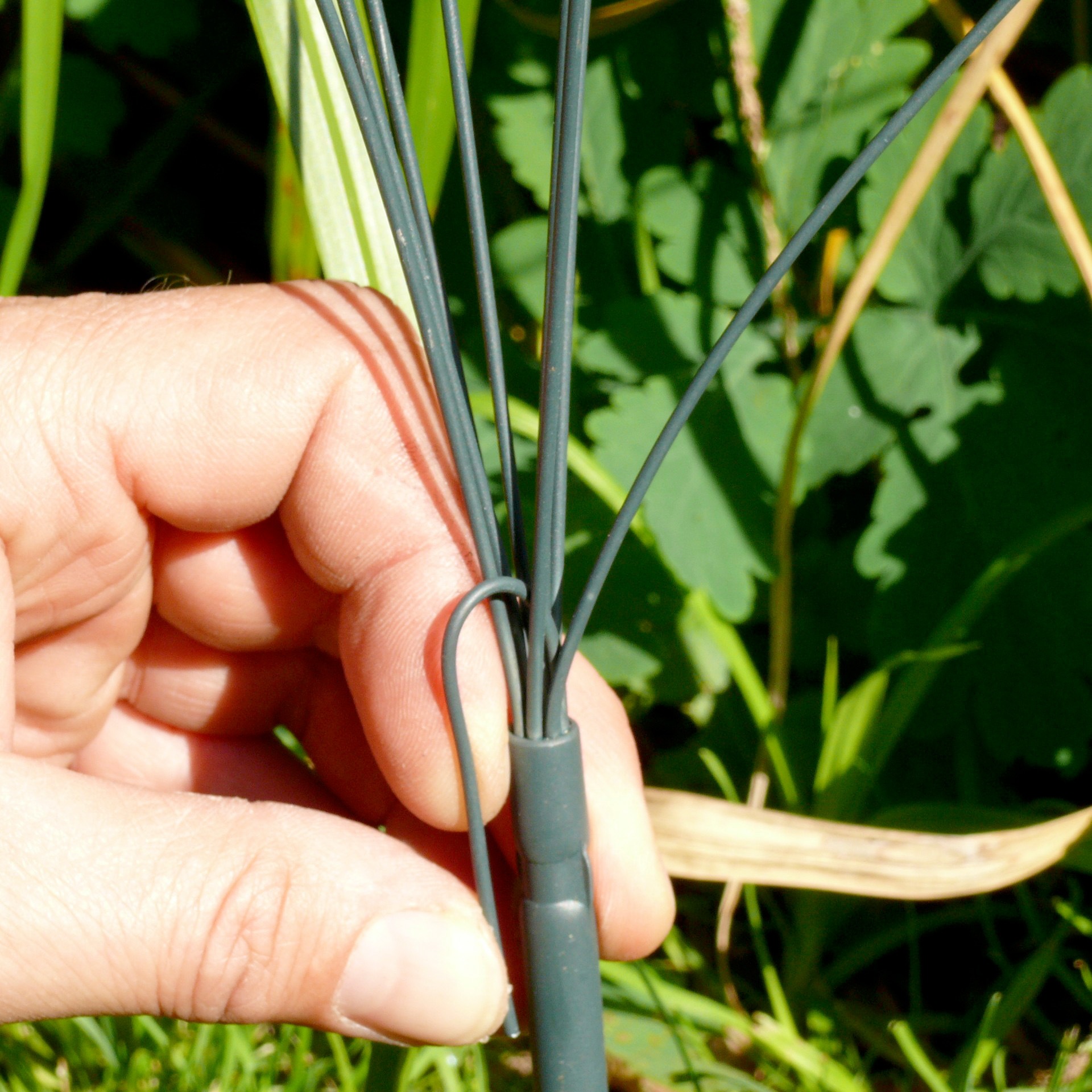

8-Draht-herunter-biegen-

8Drahthalm nach unten biegen.

Anschließend die Presshülse aufstecken.

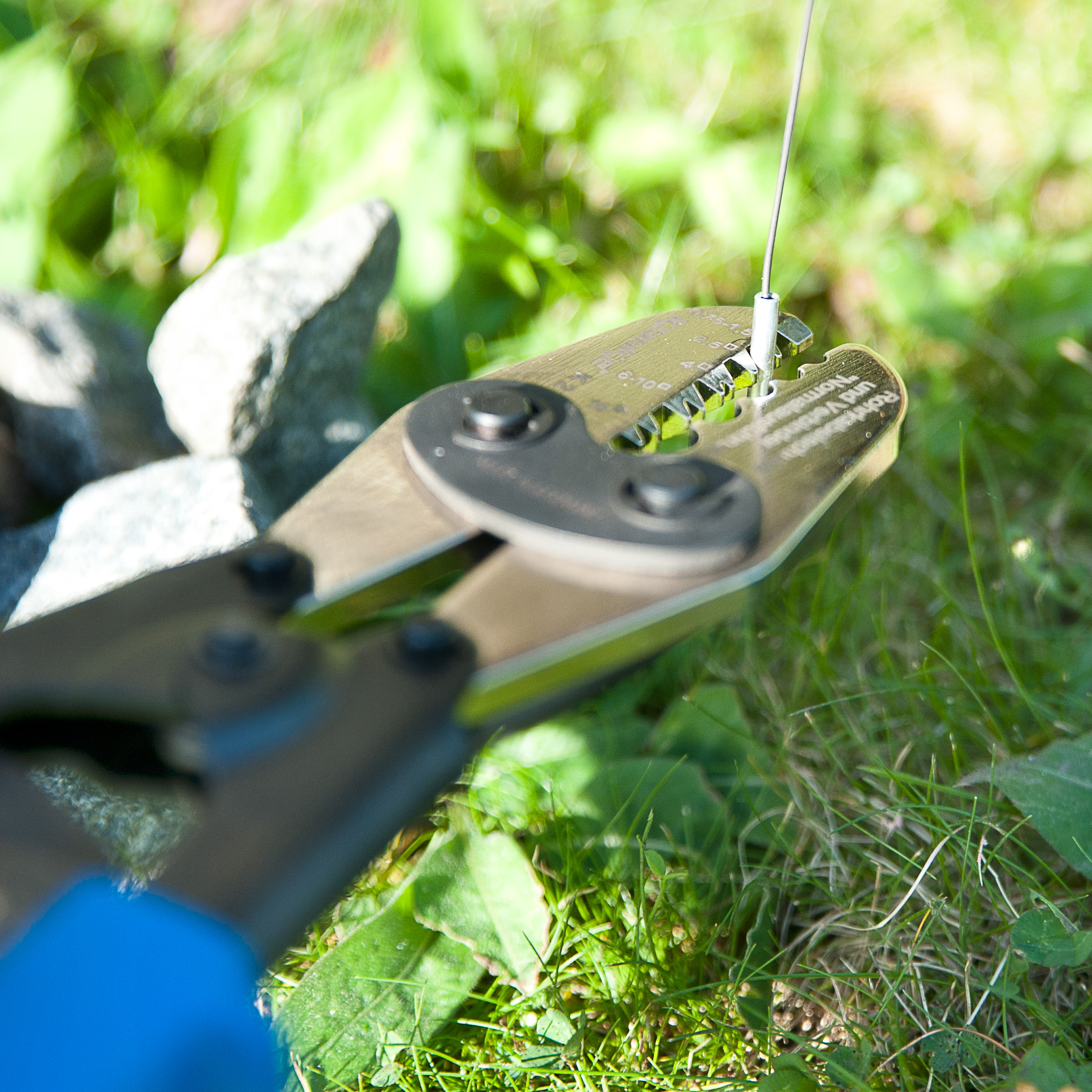

9-Anschluss-Leitung-1

9Presshülse aufstecken und verpressen.

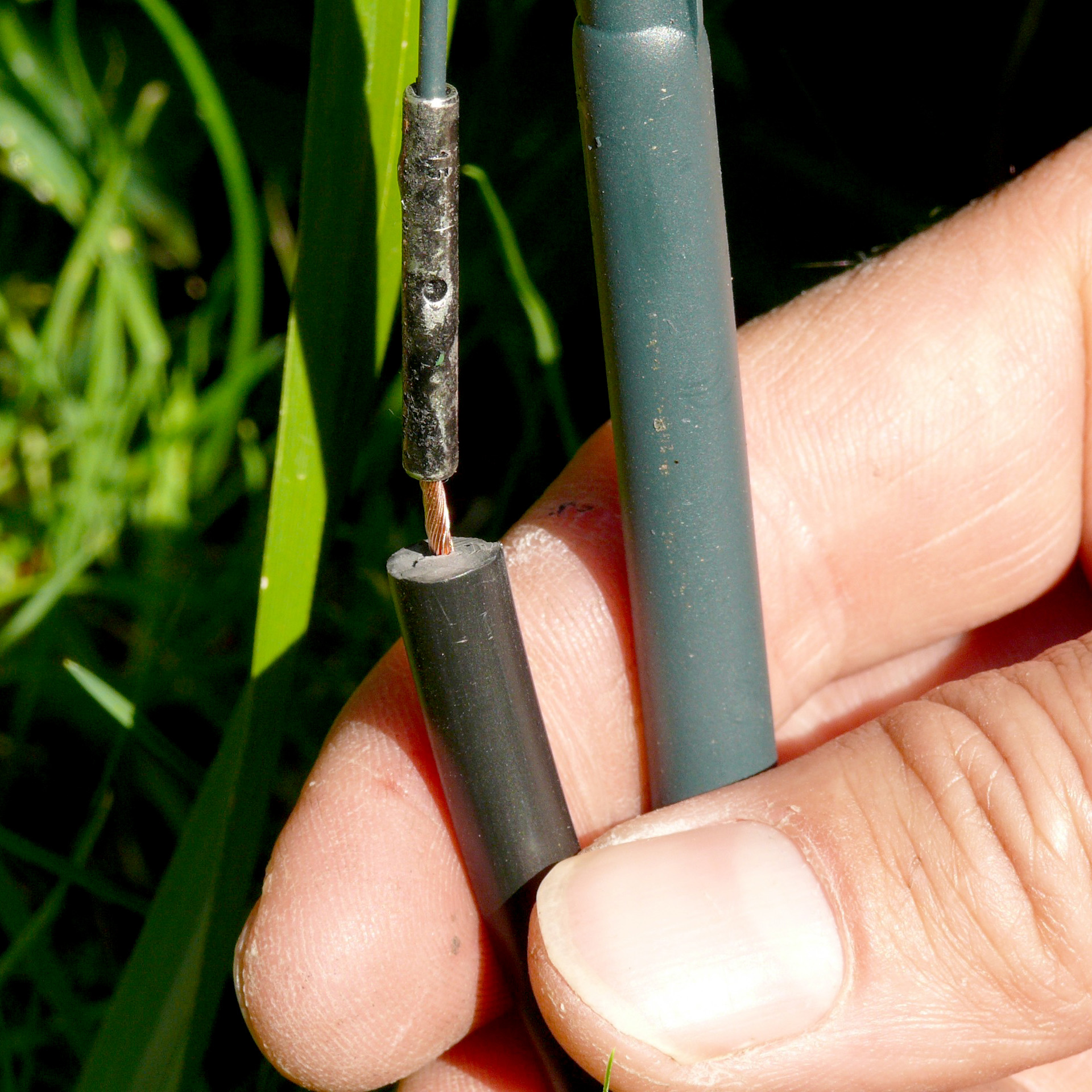

10-E-Anschluss-anklemmmen

10Abisolieren des Kabels der Stromzufuhr.

Dazu die Presshülse über den Draht des Anschlusskabels aufschieben und nochmals verpressen.
11-Anschluss-fertig

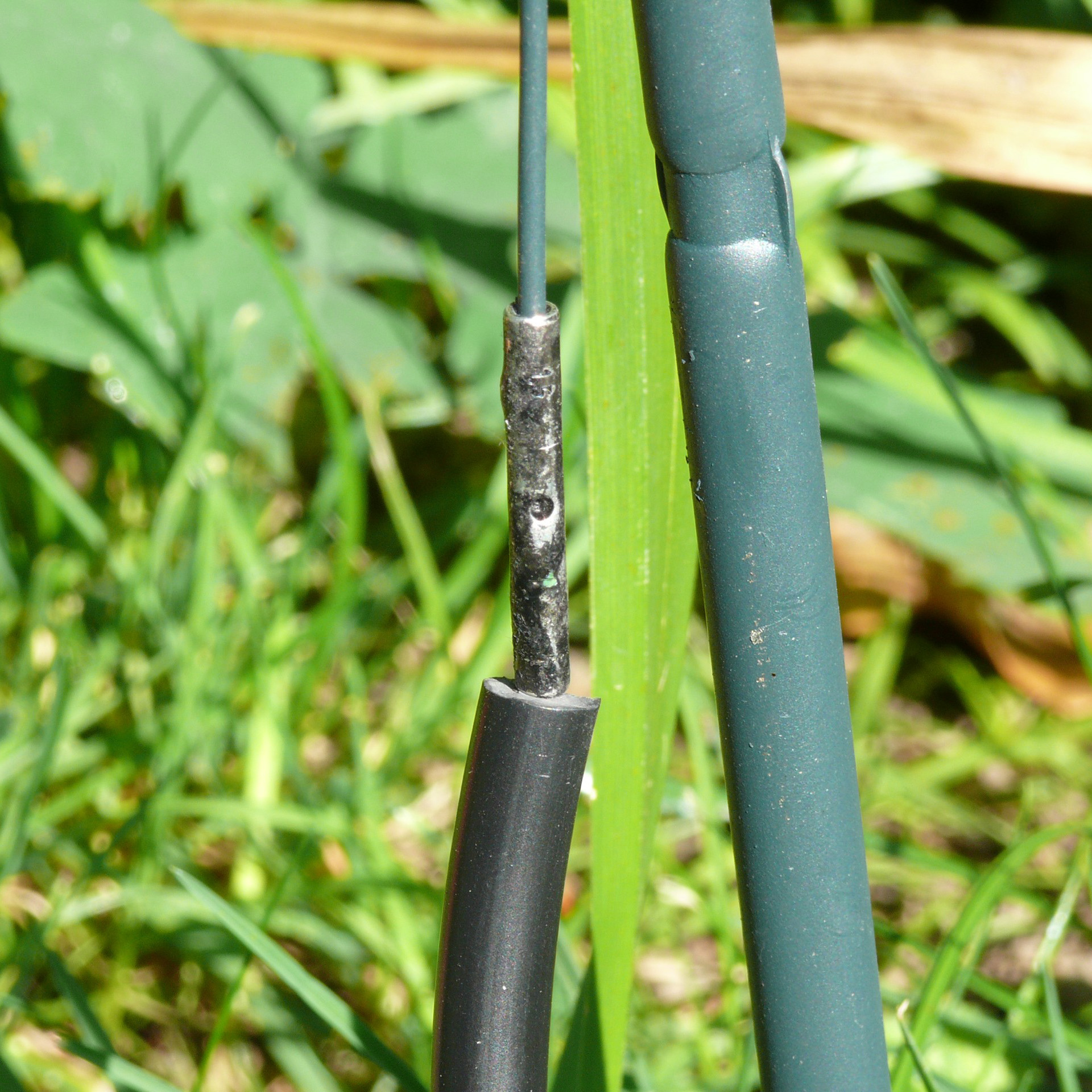

11Fertige Verbindung.

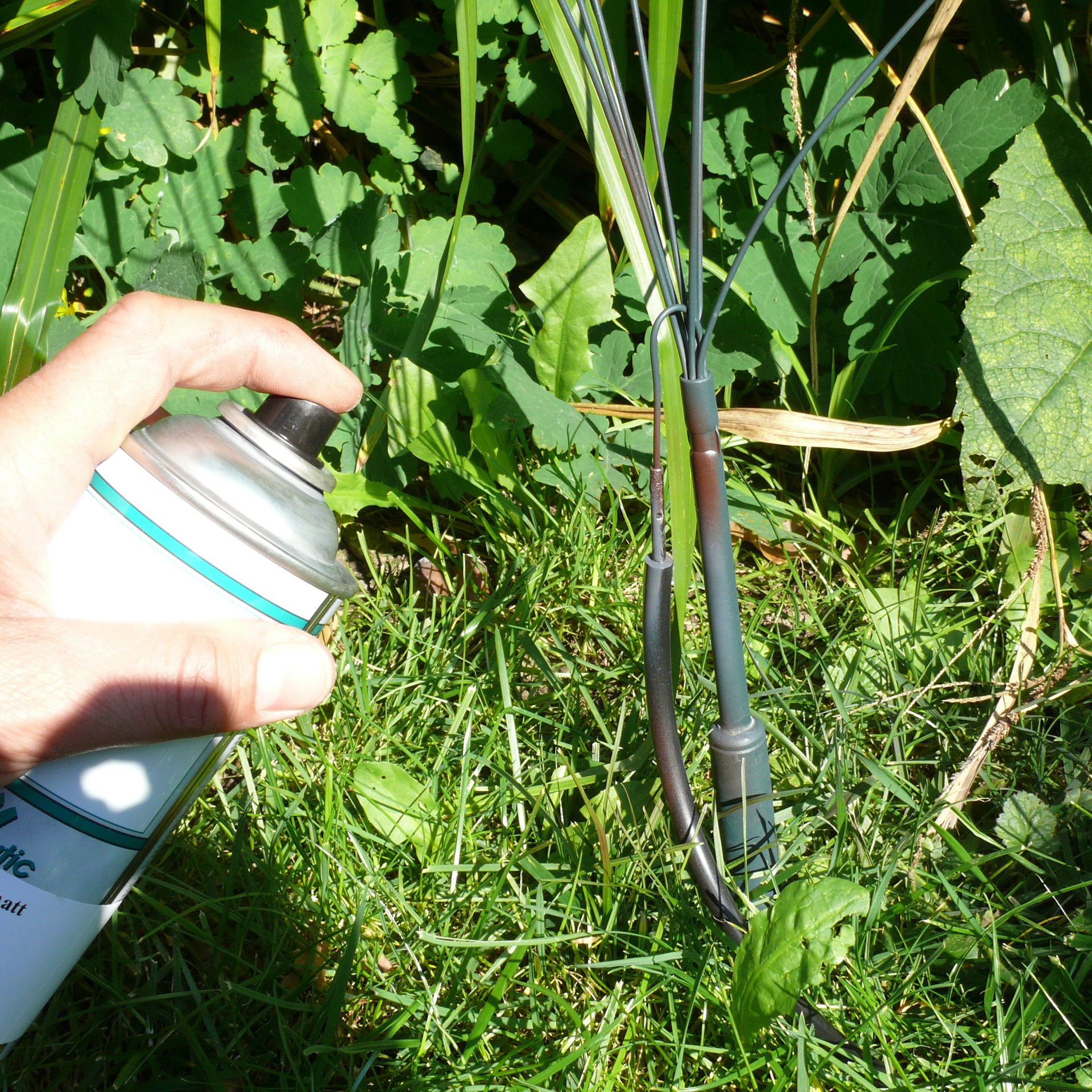

12-Farbgebung

12Farbliche Anpassung.

Anschlusskabel und Presshülse farblich der Umgebung anpassen.
